概述

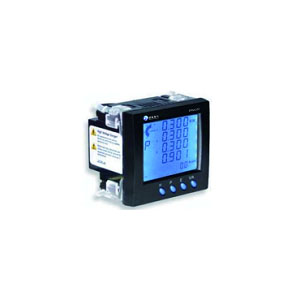

BM100 多功能電力儀表采用現代的 32 位 ARM 微處理器和數字信號處理技術設計而成。集合全面的三相電量計量/顯示、能量累計、數字輸入與網絡通訊于一身。大屏幕、高清晰液晶顯示充分滿足您的視覺要求，優雅、明亮的背光顯示使您在微弱光線下亦能輕松查閱測量數據。人性化的操作方法使得用戶可以在短時間內掌握。BM100 電力智能儀表提供大窗口多行顯示方式，可讓使用者同時讀取多項電力參數而無須碰觸按鍵。
? 多功能、高精度。BM100 電力智能儀表多功能智慧型電表具有強大的數據采集和處理功能，可以測量幾十種諸如電壓、電流、功率、頻率等常用電力參數和電能累計等功能。電壓、電流測量精度為 0.2%功率精度 0.5%有功電能精度 IEC62053-21class1
? 超小型設計、安裝方便快捷。外型小巧，尺寸符合 DIN96X96 標準，安裝厚度僅為55mm，即使是在小間隔的抽屜式開關柜內，BM100 電力智能儀表也可安然容身，它采用自鎖式的安裝機構，無需擰螺絲，安裝或拆卸都非常方便快捷。
? 功率消耗：Max.3W，230VAC 電壓輸入
? PT 一次側： 最高電壓 500kVac
? PT 二次側：230Vac（L-N），400Vac（L-L)可超限 20%
? 允許頻率范圍：45~65Hz
? 輸入電壓允許過載： 2 倍額定值（連續），2500Vac/1sec（不循環）
? PT 回路消耗： 小于 0.2VA
? 測量形式： 交流采樣 Ture-RMS
? CT 一次側： 最高電流 9999AmpAC
? CT 二次側：5AmpAC 可超限 20%；最小啟動電流 20mA 輸入電流允許過載：10A（連續），100A/1sec（不循環）PT 回路消耗：小于 0.1VA
? 光電耦合器隔離： 隔離電壓 2500Vac（RMS）
? 輸入形式： 有源濕節點
? 輸入阻抗：2Kohm（typical）
? 輸入電壓范圍：5～30Vdc
? 閉合電壓： 大于 10Vdc
? 最大輸入電流：20mA
? DI 輔助電源：15Vdc/100mA
測量電壓
? 精度+/-0.2%滿量程（測量值）
? +/-0.5%滿量程（計算值）
? 分辨率 0.1%
? 范圍 40-230VAC（VL-N，PT 二次側，允許 120%過載）
? 精度+/-0.2%滿量程（測量值）
? +/-0.5%滿量程（計算值）
? 分辨率 0.1% ? 范圍 1-120%ofCT
? 計算值 I3，在 2CT 接線方式
? 精度+/-1.0%滿量程
? 分辨率 0.1%
? 范圍 1-120%ofCT
功率
? 精度 有功 IEC62053-21class1；無功+/-0.5%滿量程
? 分辨率 0.1%
? 范圍 -9999~+9999MW/Mvar；0~9999MVA
電量
? 電量精度+/-0.5%滿量程
? 分辨率 0.1kWh/kwarh
功率因子
? 精度+/-1.0%滿量程
? 范圍 -1.00~0.02;0.02~1.00
頻率
? 分辨率 0.01Hz
? 范圍 45~65Hz
RS485 通訊口
? 接口形式： RS485,半雙工，光隔離
? 波特率： 1200–38400
環境
溫度和濕度
? 濕度： 5~95%，無凝露
? 工作溫度：-10~+70°C
? 溫度： -40~+85°C
? 外形尺寸：96×96×72
? 開口90×90
? 重量：350
符合標準
? 安全: IEC61010-1
? 電磁兼容: IEC60255-22-1
EN55011/CISPR11
? 環境:
? 機械性能:
IEC60255-21-1
? 有功電量精度:
IEC62053-21
