項目

參數

備注

最小值

典型值

最大值

輸入特性

輸入電壓

175Vac

220Vac

264Vac

輸入頻率

---

50/60HZ

---

輸出特性

VO1輸出電壓

26.5V

27.0V

27.5V

VO1輸出電流

---

1A

---

VO1輸出紋波

---

---

1%

VO1負載調整率

---

---

1%

VO1源調整率

---

---

0.5%

電池浮充電壓

26.5V

27V

27.5V

電池充電電流

0.35A

0.5A

0.65A

電池欠壓告警點

22.0V

22.5V

23.5V

活化退出點

22.0V

22.5V

23.5V

電池欠壓關斷點

19V

20V

21V

電池關斷延時

5S

10S

15S

電池活化完成點

20.0V

21.0V

21.5V

電源效率

---

80%

---

VO2輸出電壓

220V

225V

230V

VO2輸出電流

0.9A

1A

1.1A

連續工作時間小于15秒

電池激活

VO1+和B+短接可實現電池投入

保護特性

輸出短路保護

打嗝式保護，故障消失后自恢復

Vin=220Vac，不接電池

電池反接保護

電池反接后，電池不投入

電池長期反接，電源不損壞

電池接入正常后，電源正常工作

1）電池反接后，再上交流輸入，電池?zé)o投入。

2）Vin=0、電池反接，按電源啟動鍵，電源無輸出。

電池放電短路保護

電源不損壞

Vin=0，啟動電池進入放電狀態，短接輸出端口

電磁兼容特性

絕緣電阻

輸入對輸出

100MΩ

---

---

500V兆歐表

輸入對地

100MΩ

---

---

輸出對地

100MΩ

---

---

介質

強度

輸入對輸出

2.5KVac

---

---

工頻50HZ電壓，持續時間不小于1分鐘，漏電流不超過5mA

輸入對地

2.5KVac

---

---

輸出對地

2.5KVac

---

---

告警端子對其他

2.5KVac

---

---

浪涌抗擾度試驗

---

---

4級

電快速瞬變脈沖群抗擾度試驗

---

---

4級

抗高頻干擾試驗

---

---

4級

工頻磁場抗擾度試驗

---

---

4級

阻尼震蕩磁場抗擾度試驗

---

---

4級

抗輻射電磁場干擾試驗

---

---

4級

靜電放電抗擾度試驗

---

---

4級

其他特性

使用環境溫度

-40度

---

70度

存儲環境溫度

-50度

100度

環境濕度

---

---

90

平均無故障時間

80000小時

重量

1KG

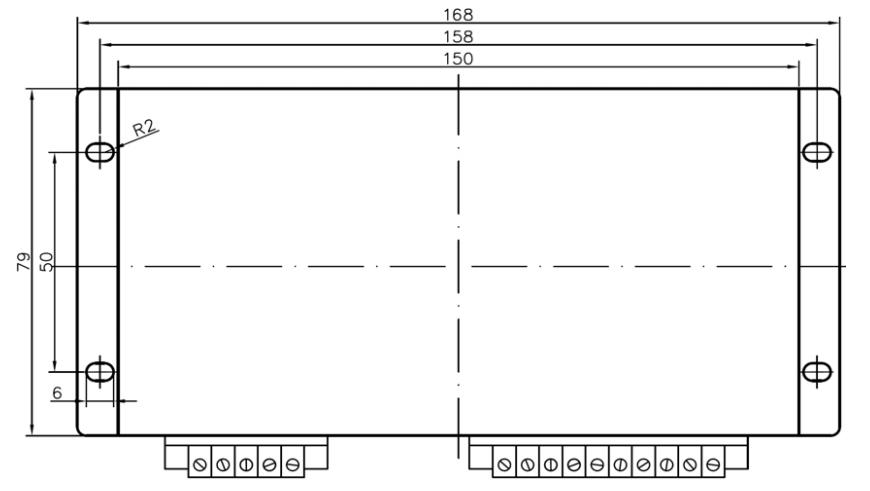

尺寸

168*79*50（mm)

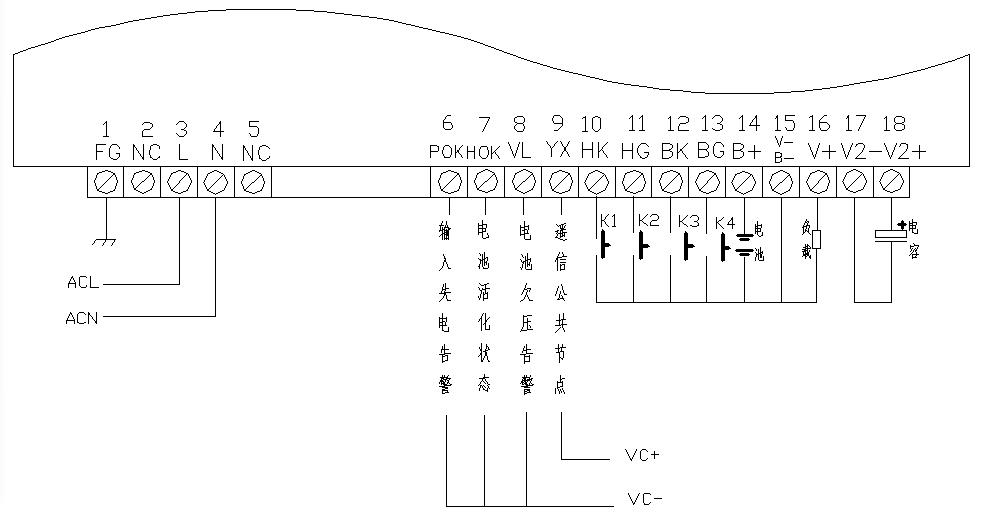

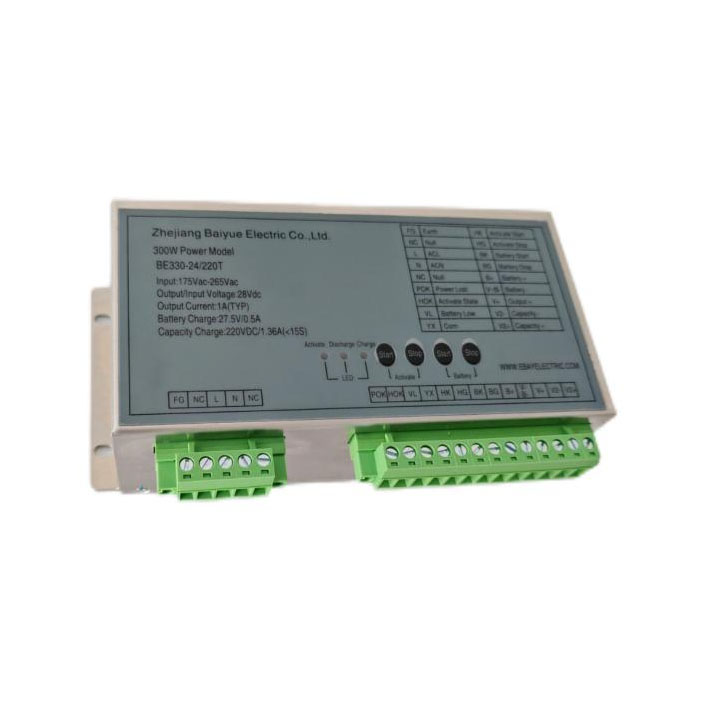

端子號

端子名稱

定義

端子號

端子名稱

定義

1

FG

保護接地

10

HK

遙控活化啟動

2

NC

空腳

11

HG

遙控活化關斷

3

L

交流輸入

12

BK

遙控電池啟動

4

N

交流輸入

13

BG

遙控電池關斷

5

NC

空腳

14

B+

電池接入正極

6

POK

輸入失電告警輸出

15

V-/B-

輸出負極/電池負極

7

HOK

電池活化狀態輸出

16

V+

輸出正極

8

VL

電池欠壓告警輸出

17

V2-

高壓電容負極

9

YX

遙信公共節點

18

V2+

高壓電容正極
