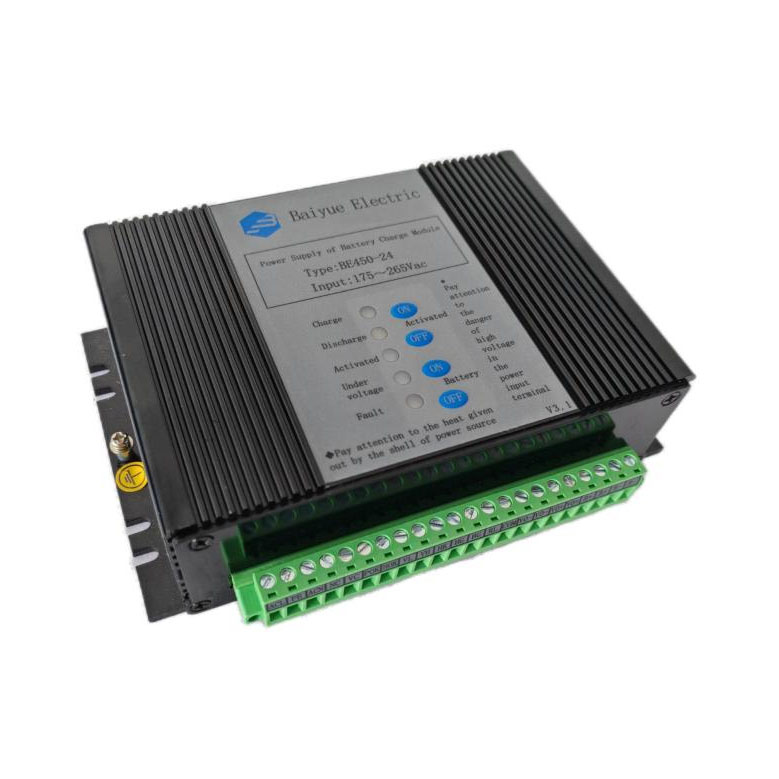

BE450-24是我司為配電自動化設備提供的充電式模塊電源。該產品具有體積小、效率高、性能穩定的優點；本產品采用金屬外殼模塊化封裝,防塵防潮、抗干擾能力強;輸入、輸出端為接線型端子便于連接;本產品電網適應能力強,可在較寬輸入電壓范圍內工作;本產品具有輸出短路、過壓等保護功能。另外,本產品具有智能充電功能,可對外接的24v電池充電,在交流斷電時電池可不間斷的對負載供電,具有防止電池過放電的保護功能;具有電源的狀態顯示;具有電池活化功能,手動或通過外部信號自動對電池進行活化維護。本電源適用于配電自動化終端、電力智能箱變,環網柜以及其他行業需要不間斷供電,且要求較高的設備。
具有鉛酸電池充放電管理及活化控制功能
具備輸入掉電、電池欠壓、電池活化告警功能
電磁抗擾度四級
最大瞬時輸出電流達19A
高效率、高可靠性
工作溫度范圍: -40℃ ~ +70℃
|
輸入特性 |
|||||
|
項目 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
輸入電壓范圍 |
交流輸入 |
175 |
220 |
265 |
VAC |
|
直流輸入 |
200 |
-- |
375 |
VDC |
|
|
輸入頻率 |
|
47 |
-- |
63 |
HZ |
|
效率 |
220VAC,IO=5A |
80 |
-- |
-- |
% |
|
輸入電流 |
220VAC,IO=5A |
-- |
-- |
0.5 |
A |
|
輸入沖擊電流 |
220VAC,冷啟動 |
-- |
40 |
-- |
A |
|
輸入兩倍過壓 |
VO接2A負載，不接電池，輸入440Vac維持1秒斷開，間隔10秒后再次投入，重復10次 |
電源不損壞 |
|||
|
輸出特性 |
||||||
|
項目 |
測試條件 |
輸出 |
最小 |
典型 |
最大 |
單位 |
|
輸出電壓 |
典型負載,電池不接 |
VO |
26.5 |
27 |
27.5 |
V |
|
輸出電流 |
典型輸入 |
VO |
-- |
5 |
19(15S) |
A |
|
源調整率 |
典型負載 |
VO |
-- |
-- |
±1 |
% |
|
負載調整率 |
10%-100%負載 |
VO |
-- |
-- |
±2 |
% |
|
紋波噪聲 |
220VAC,滿載,20MHz帶寬 |
VO |
-- |
-- |
280 |
mV |
|
溫漂系數 |
典型負載 |
VO |
-- |
±0.03 |
-- |
%/℃ |
|
過壓保護 |
電池不接 |
VO |
-- |
-- |
35 |
V |
|
掉電維持時間 |
10W |
VO |
500 |
-- |
-- |
ms |
|
短路保護 |
電池不接 |
VO |
自恢復保護 |
|||
|
電池管理特性 |
||||||
|
項目 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
|
電池浮充電壓 |
IB=0.1A |
26.5 |
27 |
27.5 |
V |
|
|
電池充電電流 |
IO=2A |
0.6 |
0.75 |
0.9 |
A |
|
|
電池放電關斷點 |
IO=1A |
19.5 |
20 |
21 |
V |
|
|
電池活化完成點 |
IO=1A |
22 |
22.5 |
23.5 |
V |
|
|
電池欠壓告警點 |
IO=1A |
22 |
22.5 |
23.5 |
V |
|
|
電池關斷延時 |
IO=1A |
5 |
10 |
15 |
S |
|
|
遙控節點接觸時間 |
遙控電池活化啟動、活化退出 |
1 |
-- |
5 |
S |
|
|
遙控電池退出 |
3 |
-- |
5 |
S |
||
|
電池反接保護 |
無輸入電壓,電池正負反向接入時,電源不損壞 |
|||||
|
安規和環境特性 |
||||||
|
項目 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
|
絕緣電壓 |
輸入- PE |
測試時間1分鐘,漏電流<5mA |
2500 |
-- |
-- |
VAC |
|
輸入- 輸出 |
2500 |
-- |
-- |
VAC |
||
|
輸出- PE |
2500 |
-- |
-- |
VAC |
||
|
告警信號-其它 |
2500 |
|
|
VAC |
||
|
絕緣 電阻 |
輸入- PE |
500VDC |
50 |
-- |
-- |
MΩ |
|
輸入- 輸出 |
50 |
-- |
-- |
MΩ |
||
|
輸出- PE |
50 |
-- |
-- |
MΩ |
||
|
工作溫度 |
|
-40 |
-- |
+70 |
℃ |
|
|
存儲溫度 |
|
-40 |
-- |
+85 |
℃ |
|
|
存儲濕度 |
|
-- |
-- |
95 |
%RH |
|
|
耐振動 |
10~50HZ,2G 10分鐘/周期,X、Y、Z 軸各60分鐘 |
|||||
|
電磁兼容特性 |
||
|
EMI |
傳導騷擾 |
-- |
|
輻射騷擾 |
-- |
|
|
EMS |
浪涌抗擾度 |
滿足GB/T 17626.5中四級要求 |
|
脈沖群抗擾度 |
滿足GB/T 17626.4中四級要求 |
|
|
靜電放電抗擾度 |
滿足GB/T 17626.2中四級要求 |
|
|
電壓暫降、跌落和短時中斷抗擾度 |
VO負載為10W,按照GB/T15153.1中規定 滿足突降△U為100%,電壓中斷0.5S, 重復頻率為10S的條件下,應能正常工作 |
|
|
其它特性 |
||
|
外形尺寸 |
長*寬*高 |
168*110*45 mm |
|
重量 |
典型 |
1000g |
|
冷卻方式 |
|
自然空冷 |
|
平均無故障時間 |
|
大于10萬小時 |
|

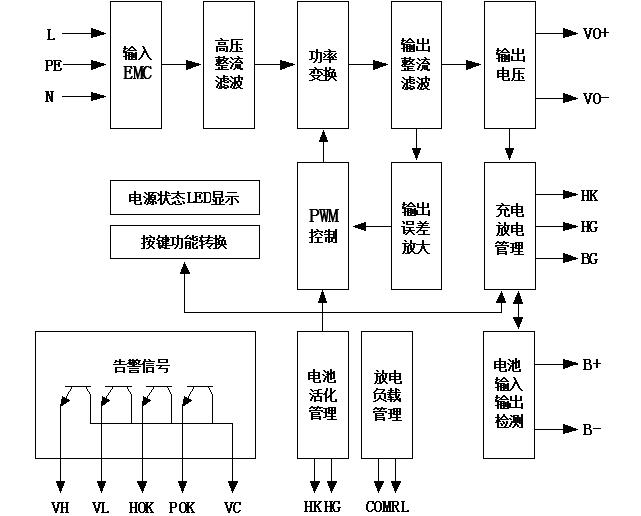

電源原理方框圖 |

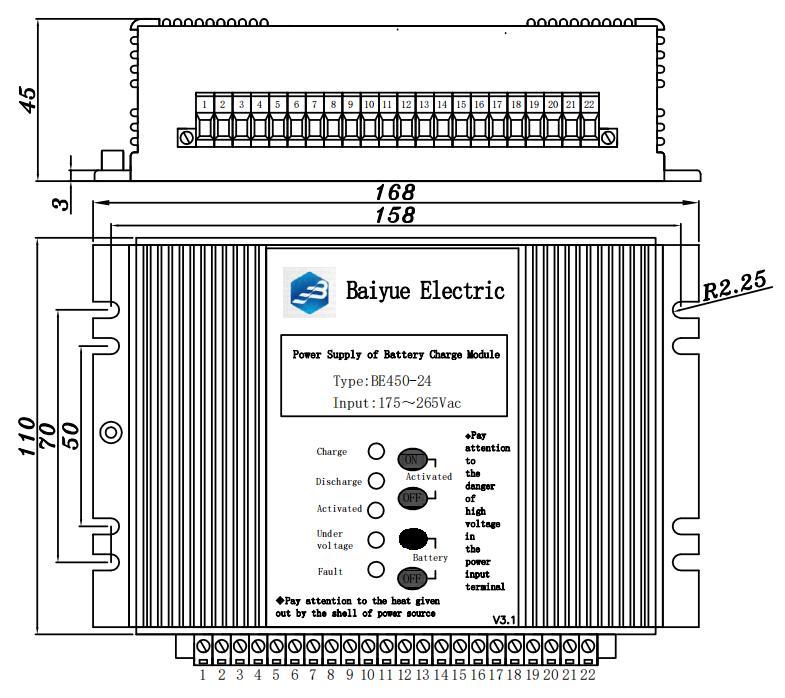

單位：mm
|
端子定義 |
|||||
|
端子號 |
端子名稱 |
定義 |
端子號 |
端子名稱 |
定義 |
|
1 |
ACL |
交流輸入火線 |
12 |
BG |
遙控電池退出 |
|
2 |
PE |
保護地 |
13 |
RL |
活化放電負載正 |
|
3 |
ACN |
交流輸入零線 |
14 |
COM |
遙控公共節點 |
|
4 |
NC |
空腳 |
15 |
VO- |
負載輸出負 |
|
5 |
VC |
告警輸出公共端 |
16 |
VO- |
負載輸出負 |
|
6 |
POK |
輸入失電告警 |
17 |
VO+ |
負載輸出正 |
|
7 |
HOK |
電池活化狀態 |
18 |
VO+ |
負載輸出正 |
|
8 |
VL |
電池欠壓告警 |
19 |
B+ |
電池正極 |
|
9 |
VH |
電源故障告警 |
20 |
B+ |
電池正極 |
|
10 |
HK |
遙控活化啟動 |
21 |
B- |
電池負極 |
|
11 |
HG |
遙控活化退出 |
22 |
B- |
電池負極 |
