浙江佰躍電氣有限公司

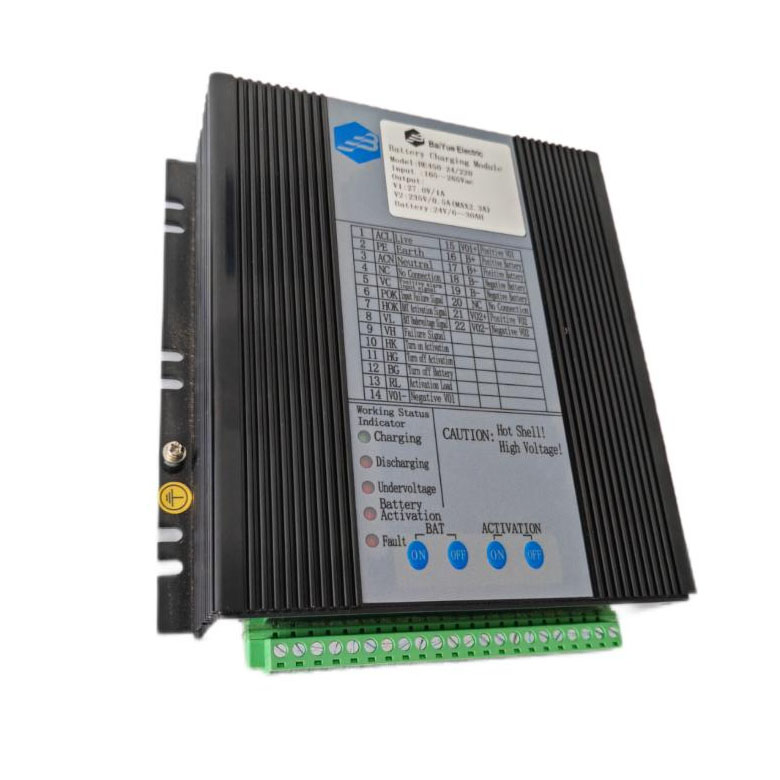

◆專為饋線保護裝置（FTU）配套設計的充電式模塊電源；
◆具有對外接充電電池的智能充放電管理功能；當電池能量不夠時，能自動對電池進行充電，當交流輸入斷電時，電池能不間斷地對負載供電，具有電池過充過放保護功能；具有電池充、放電狀態顯示；具有電池活化功能，可手動或通過外部信號自動對電池進行活化維護；具有輸出電池欠壓告警和交流輸入失電告警功能和電池活化信號；
◆220伏輸出最大瞬時輸出功率可達500W，體積小，轉換效率高；
◆金屬外殼模塊化封裝，端子方式出線，安裝方便；
◆絕緣安全性好，隔離強度高；
◆采用優質器件，精心設計，可靠性高；
◆電磁兼容性符合國家標準要求，抗干擾能力強。
|
輸入?yún)?shù) |
|
|
項目 |
BE450-24-220 |
|
輸入電壓范圍（Vac） |
AC176V~AC265V |
|
輸入頻率（Hz） |
47HZ~63HZ |
|
輸出參數 |
|
||||
|
項目 |
測試條件 |
輸出回路 |
最小值 |
典型值 |
最大值 |
|
輸出電壓(V） |
Vin=AC176V~AC265V 額定負載 |
CH1 |
26.5V |
27V |
27.5V |
|
CH2 |
200V |
220V |
230V |
||
|
CH1輸出電流(A) |
Vi=AC176V~AC265V,不含充電電流 |
CH1 |
0 |
1 |
-- |
|
CH2 |
0 |
0.2 |
1.2(短時充電) |
||
|
紋波噪聲（mVp-p） |
CH1 |
-- |
-- |
300 |
|
|
CH2 |
-- |
-- |
-- |
||
|
源效應（%） |
全范圍輸入，額定負載 |
CH1 |
-- |
-- |
±1 |
|
CH2 |
-- |
-- |
±1 |
||
|
負載效應（%） |
標稱輸入,10%～100%負載之間變化 |
CH1 |
-- |
-- |
±2 |
|
CH2 |
-- |
-- |
±2 |
||
|
出廠設定電池浮充電壓(V) |
Vi=AC176V~AC265V，I1o=1A,IB=0.015A,Ta=25℃ |
26.5V |
27V |
27.5V |
|
|
電池充電電流(A) |
Vi=AC176V~AC265V，I1o=1A |
0.6 |
0.75 |
0.9 |
|
|
電池放電關斷點(V) |
I1o=1A |
19.5 |
20 |
21 |
|
|
電池活化完成點(V) |
I1o=1A |
22 |
22.5 |
23 |
|
|
電池欠壓告警點(V) |
I1o=1A |
22 |
22.5 |
23 |
|
|
活化觸點接觸時間 |
活化 |
-- |
2 |
5 |
|
信號點以電池電壓為準, 220V輸出空載
|
其他特性 |
|
|||
|
項目 |
測試條件 |
最小值 |
典型值 |
最大值 |
|
效率（%） |
額定輸入輸出 |
70 |
72 |
--- |
|
隔離耐壓 |
輸入對輸出： 2500VAC/1min/5mA |
2500Vac
|
--- |
--- |
|
輸入對地：2500VAC/1min/5mA |
2500Vac |
--- |
--- |
|
|
輸出對地：1000VAC/1min/10mA |
1000Vac |
--- |
--- |
|
|
告警信號對其他：2000VAC/1min/5mA |
2000Vac |
--- |
--- |
|
|
輸出之間：2000VAC/1min/5mA |
2000Vac |
--- |
--- |
|
|
外型尺寸 |

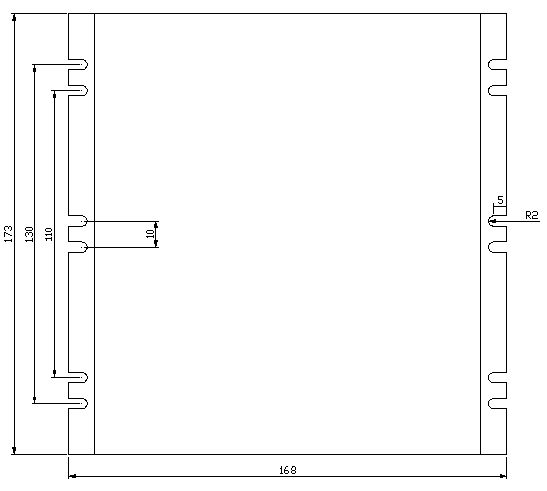

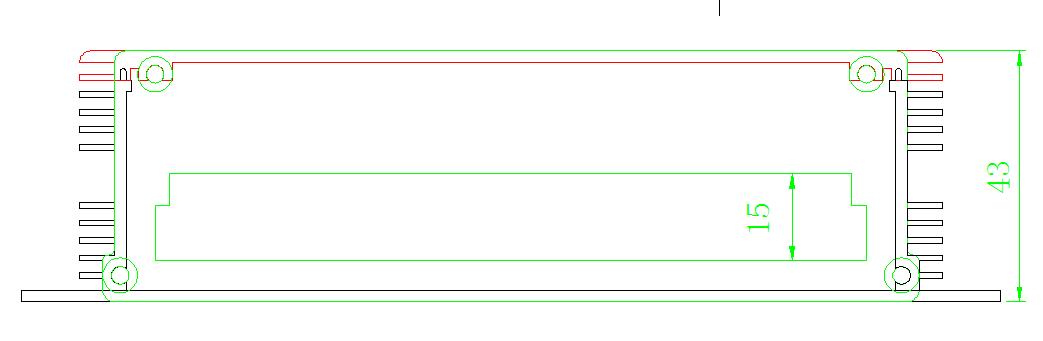

長x寬x高：168*173*45(mm) |
|||
|
工作溫度（℃） |
額定輸入輸出 |
-30 |
--- |
70 |
|
存儲溫度（℃） |
無結露 |
-40 |
--- |
80 |
|
大氣壓力（KPa） |
|
80 |
--- |
100 |
